È l’elemento base, incassato a parete si collega al tubo di risciacquo della cassetta di scarico con un flessibile diametro 32 per aspirare all’interno del WC; un flessibile diametro 50 collegato alla bocca di espulsione convoglia i biogas ad una canna di ventilazione o all’esterno ed il bagno resta con aria pulita.
È il secondo stadio di aspirazione che applicato al posto del coperchio della camera stagna dell’AspiOne aspira l’aria direttamente nell’ambiente eliminando l’umidità prodotta dalla doccia aumentando il ricambio dell’aria nell’ambiente stesso nei bagni privi di finestra.
È un modulo da installazione per montaggio rapido a parete o soffitto per installazione al contro soffitto; racchiude in se l’AspirOne e l’AspirPlus assemblati ed elettricamente cablati con collegamento a spina.

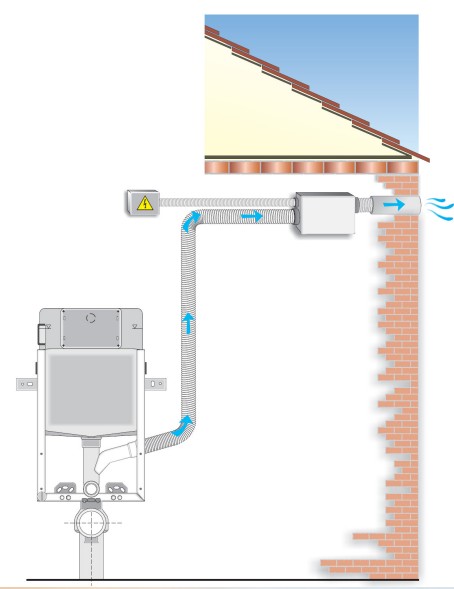

Consente l’installazione ad opere completate; i flessibili vengono portati al contro soffitto insieme all’alimentazione elettrica e ad opere completate si collega il tutto.
Questo modulo è stato pensato per uffici, grandi comunità e strutture ricettive; consente la rapida sostituzione in caso di guasto anche a persone non specializzate. Il collegamento elettrico avviene a spina ed i flessibili si collegano a pressione; il modulo è un elemento in lamiera zincata con all’interno i due elementi AspirOne ed AspirPlus assemblati ed elettricamente connessi fino alla spina penta polare; viene fissato su una piastra di base con quattro staffe a baionetta, bloccate con quattro dadi a galletto.
Consente l’installazione ad opere completate; i flessibili vengono portati al contro soffitto insieme all’alimentazione elettrica e ad opere completate si collega il tutto.
Questo modulo è stato pensato per uffici, grandi comunità e strutture ricettive; consente la rapida sostituzione in caso di guasto anche a persone non specializzate. Il collegamento elettrico avviene a spina ed i flessibili si collegano a pressione; il modulo è un elemento in lamiera zincata con all’interno i due elementi AspirOne ed AspirPlus assemblati ed elettricamente connessi fino alla spina penta polare; viene fissato su una piastra di base con quattro staffe a baionetta, bloccate con quattro dadi a galletto.
Il cuore del sistema è costituito da un aspiratore centrifugo di tipo industriale per servizio continuo, alimentato da un alimentatore che incorpora un ritardatore alla diseccitazione per prolungare il funzionamento dopo che è stato interdetto il normale funzionamento.
| Caratteristica | Valore |
| Alimentazione Nominale | 24 VDC ( range V 12 – 26,4) |
| Corrente | 0,45 A |
| Portata nominale del singolo aspiratore | 1,04 m3 / min |
| Pressione statica massima | 410 Pa |
| Vita prevista | 40.000 h (sempre acceso) |
Il cuore del sistema è costituito da un aspiratore centrifugo di tipo industriale per servizio continuo, alimentato da un alimentatore che incorpora un ritardatore alla diseccitazione per prolungare il funzionamento dopo che è stato interdetto il normale funzionamento.
| Caratteristica | Valore |
| Alimentazione Nominale | 24 VDC ( range V 12 – 26,4) |
| Corrente | 0,45 A |
| Portata nominale del singolo aspiratore | 1,04 m3 / min |
| Pressione statica massima | 410 Pa |
| Vita prevista | 40.000 h (sempre acceso) |
AspirOne è l'unità base, specifica per l'aspirazione direttamente dal WC.
AspirPlus è un modulo aggiuntivo che assemblato ad AspirOne, aspira direttamente in ambiente l'aria viziata, l’umidità ed il vapore provocato dalla doccia o lavabiancheria.
AspirAll è una soluzione combinata che integra entrambe le funzioni in un unico modulo ad installazione rapida e di facile sostituzione per manutenzione con collegamento a spina.
Esiste un numero molto limitato di vasi WC (individuabili tramite i disegni tecnici dei costruttori) il cui design interno impedisce il completo deflusso dell'acqua, causando una parziale ostruzione del condotto di risciacquo utilizzato per l'aspirazione; questi sono tra quelli con la brida. È consigliato evitare questi modelli o consultare il nostro ufficio tecnico per la verifica. Quelli senza brida fin qui presi in esame sono tutti compatibili.
Nel dubbio, inviateci modello del WC con posta elettronica e vi risponderemo sulla compatibilità.
L'aspirazione dei vapori e dell'umidità dall'ambiente bagno non è la funzione primaria di AspirOne. Per gestire efficacemente umidità e vapore (tipici di doccia, vasca, o lavatrice), è necessario integrare l'unità base con il modulo aggiuntivo AspirPlus.
No, l'aspiratore è costruito con componenti di alta qualità, progettati per garantire un funzionamento silenzioso e non disturbare l'ambiente domestico, specialmente se confrontato con gli aspiratori tradizionali.
Per la sicurezza, prima di qualsiasi operazione di pulizia o manutenzione che richieda la rimozione del coperchio esterno, è obbligatorio disinserire l'alimentazione dell'apparecchio tramite l'interruttore dell'impianto. Le attività di manutenzione più complesse che ne richiedono lo smontaggio devono essere eseguite da personale qualificato.
| Quantità | Immagine | Codice | Descrizione |
|---|---|---|---|
 | AT220/2 | AspirOne Aspiratore temporizzato da incasso, alimentazione 230VAC | |
 | STD2/2 | AspirPlus Secondo stadio di aspirazione, alimentato da scheda AspirOne | |
 | KBOC | Kit boccaglio esterno tronchetto rigido passa parete + griglia di sfiato a parete | |
 | KTUBI | Kit tubi flessibili mt 2 tubo scarico Ø 50, mt. 3,75 tubo aspirazione Ø 32 | |
 | RRAC | Raccordo anulare preleva l'aspirazione da tubo di risciacquo Ø 50 a tubo flessibile Ø 32 | |
 | RRACB5 | Raccordo a bicchiere da Ø 50 con morsetto adattamento a tubo flessibile Ø 32 | |
 | DX 30032 | Tubo corrugato Ø 32 aspirazione (a metraggio, matasse mt. 30) | |
| DX 30050 | Tubo corrugato Ø 50 espulsione (a metraggio, matasse mt. 30) | |
| Taglio | Taglio tubo a misura |
